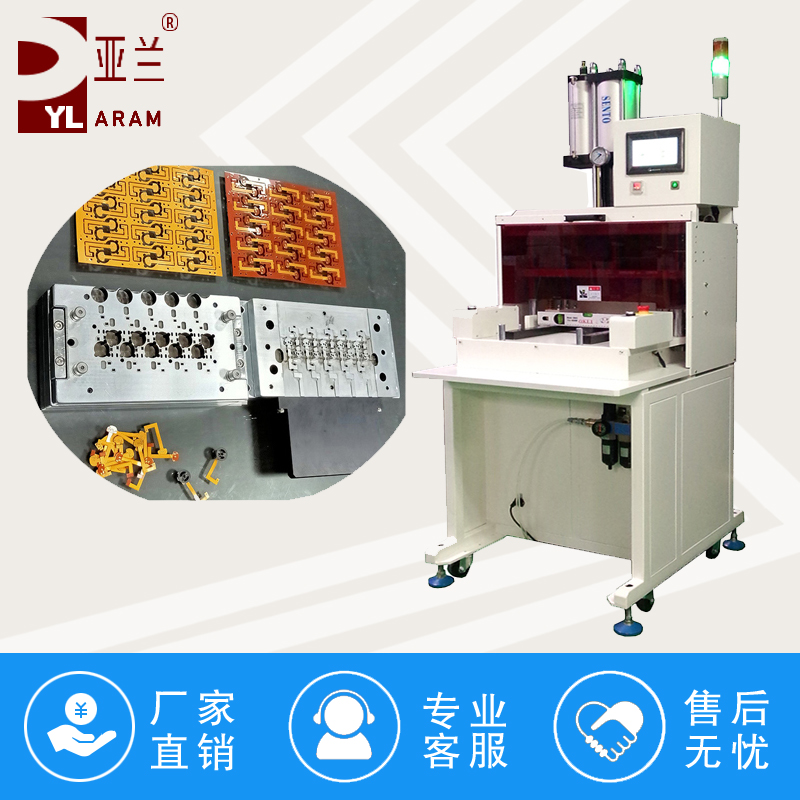

​冲压分板机是电子厂里用来把拼在一起的电路板（PCB）快速分离成单块的设备，靠模具冲压一次性切断，适合大批量标准化生产。‌‌那么，下面小编讲解一下冲压分板机模具间隙不对的问题：
一：先判断是哪一类间隙问题（看断面）

1. 间隙偏大：毛刺粗大、塌角大、板容易翘曲、连接点撕不断、铝基板拉丝；光亮带很窄
2. 间隙偏小：断面双光亮带、刀口发热、冲头容易崩断、磨损极快、硬毛刺很难磨掉
3. 间隙不均（常见）：同一块板，一边毛刺大、一边切口干净；四角邮票孔良率不一致；局部冲头容易崩刃
先排除假象：导柱导套磨损、模座松动、滑台偏移、机架刚性差，设备本身跑位，怎么调模具都调不均匀

二：先排查设备导向（很多人直接调模具，忽略这一步）

1. 四导柱导套：用千分表测，晃动＞0.02mm，间隙再怎么调都会偏；导套磨损就换导柱导套
2. 滑台定位、模具固定板螺丝是否松动、模座平面是否变形
3. 增压缸 / 伺服电缸是否偏载、垂直度跑偏；冲头下行不垂直 → 间隙一边挤死一边放大
4. 压料板是否卡死、压料不平衡，压歪 PCB 导致冲切偏位
重点：设备导向不合格，不要强行修模，越修越坏

三：现场快速调间隙方法（分板模现场调试）

方法 1：塞尺法（常用）

松开上模固定螺丝，不松定位销；把对应厚度塞尺放在冲头四周刀口位置，轻合模，轻敲上模固定板微调，四周塞尺松紧一致，再锁紧螺丝，反复复测。适合≥0.02mm 间隙的 FR4、铝基板模

方法 2：透光法（适合小间隙 FPC、薄 PCB）

合模后从下模背面打光，看四周透光均匀；哪边透光大 = 那边间隙大，轻敲固定板微调，直到四周光线一致

方法 3：纸片试冲法（快速验证）

用复印纸 / 薄铜板试冲，看剪切断面：均匀一条光亮带就是间隙合适；一边宽一边窄 = 间隙不均；出现双层光带 = 间隙过小。
调试原则：微量多次调，每次只动 0.01~0.02mm，调完锁螺丝、复测、试冲，不要一次大幅度移位

四：不同间隙问题对应的处理

✅ 情况 A：间隙整体偏大（毛刺大、撕不断）

1. 新模具：重新配模，缩小凹模入子尺寸（优先修凹模，不动冲头）
2. 老模具磨损变大：
   - 轻微磨损：研磨刀口，重新配间隙；
   - 磨损严重、刀口塌角：更换冲头 / 凹模镶件；不要靠加大压力弥补间隙偏大，压力大只会电容裂、冲头崩

✅ 情况 B：间隙整体偏小（双光亮带、崩冲头、发热）

1. 轻微偏小：用油石 / 金刚石研磨膏，均匀研磨凹模刀口内壁，放大单边间隙；
2. 间隙过小很多、冲头已经被咬死拉伤：直接换镶件，强行研磨容易造成刀口圆角、越修越差；
严禁长期小间隙生产，邮票孔冲头细，极易断冲头

✅ 情况 C：间隙四周不均匀（一边大一边小，高频故障）

原因：导柱偏、模座移位、固定板螺丝锁紧受力偏、定位销松动、镶件跑位
处理顺序：
1. 松开全部上模固定螺丝，定位销不要拔；
2. 透光 / 塞尺找偏位方向，轻敲上模固定板纠正；
3. 对角分步锁紧螺丝（不要单边锁死），锁完再次复测间隙；
4. 调好后，重新配打定位销，防止下次换模又跑位；
如果是镶件式模具，也可以单独微调单边凹模镶件

五：模具本身的结构性问题（调机调不好，必须改模）

1. 冲头、凹模线切割加工本身偏移、变形 → 重新线割镶件
2. 冲头长短不一、台阶冲头高度不一致 → 更换冲头
3. FPC 模具刀口没有斜度、脱料结构缺失 → 刀口做小斜度 + 弹性脱料，减少拉丝（FPC 对间隙均匀度要求极高）
4. 压料板避空不合理、压料板先压到板材把板推偏 → 修正压料板避空

六：调试后验证标准（分板专用）

1. 断面：一条均匀光亮带，无双层光带、无大面积撕裂毛刺
2. 四角邮票孔一致性：四个角切口状态一致
3. 连续冲 50 片复测：不跑位、毛刺稳定，没有越冲越差
4. 冲完无连点、不粘料、不拉丝

七：预防（减少间隙跑偏）

1. 停机务必开模，不要长期合模压紧，防止导柱、镶件受压移位
2. 每 5 万冲次做一次间隙点检，磨损及时研磨刀口
3. 换模时，定位销一定要打到位，不要只靠螺丝锁模
4. 铝基板模容易粘铝屑，每班清理刀口，铝屑卡在刀口会直接造成局部间隙异常、崩刃

常见踩坑提醒

❌ 靠加大压力来解决毛刺（间隙大，压力再大毛刺依然存在，只会增加元件开裂风险）
❌ 锁紧螺丝顺序单边锁死，直接把模拉偏，间隙调完很快又不均
❌ FPC 软板用 FR4 的间隙标准，间隙一大直接拉丝、胶层扯烂
❌ 导柱已经磨损还反复调模具，治标不治本
