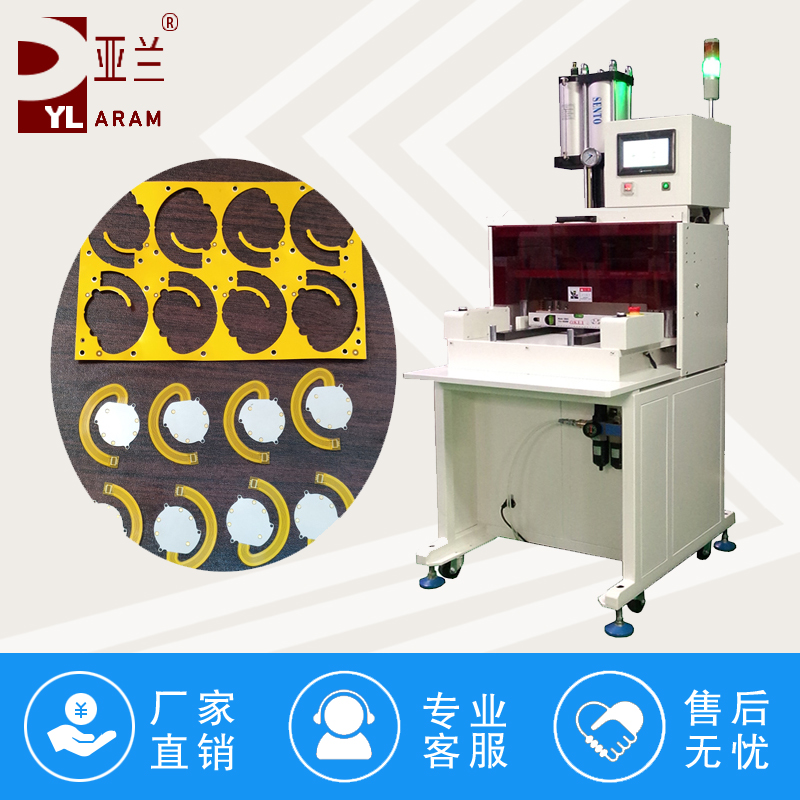

​冲压分板机工作中定位偏移表现：PCB 拼板放进去冲压后，冲切位置偏左 / 偏右、前后偏移，冲坏线路、冲到元器件、邮票孔切不断。排查顺序：先区分是工装模具定位问题，还是板材问题，或是设备 / 操作问题。
一、快速判断：偏移是否有规律

1. 每次偏移方向、偏移量固定：大概率是模具定位销、挡块安装位置偏差（模具机械问题）
2. 偏移方向不固定，忽左忽右：板材变形、定位销松动、放料人工摆放不稳、真空 / 压紧机构问题
3. 只在某一批板出现偏移：PCB 拼板本身尺寸波动、板翘曲

二、逐项排查和处理

1. 定位销、挡块（高发）
定位销磨损、外径变小 → PCB 孔间隙变大，发生窜动；
✅对策：更换定位销；定位销优先 SKD11 淬火，保证硬度；定位孔配合间隙控制 0.03~0.08mm。
定位销松动，螺丝锁不紧，冲压冲击导致销子移位；
✅对策：停机断电，重新锁紧定位销，加装定位销止紧螺丝。
挡块松动、变形；挡块受力后位移；
✅对策：重新校正挡块位置，锁紧加固；必要加定位销固定挡块，不要只靠螺丝锁在模板上。
定位孔选择不合理：用非工艺孔定位，PCB 孔本身公差大；优先选用 PCB 的工艺定位孔。
2. PCB 板材本身问题
PCB 拼板翘曲变形（板弯），放板后板材悬空，下压瞬间滑动偏移；
✅对策：
   - 增加压板压料机构（压料板，先压住板材再冲切，非常关键）；
   - 来料挑板，严重翘曲板材不要生产；
   - 优化拼板设计，减少大面积无支撑区域。
PCB 拼板尺寸公差大、定位孔孔径波动；不同批次板材孔大小不一致；
✅对策：来料抽检拼板外形与定位孔尺寸；模具可做浮动定位销补偿小范围公差。
3. 模具与模板问题
上下模装配偏移：上模、下模模座导柱导套磨损，合模时上模偏斜；
✅对策：检查导柱导套，间隙过大直接更换；重新校正上下模同心度。
下模板变形，长期冲压冲击模板变形，板面不平；
✅对策：校平模板，严重则更换模板。
压料板不平衡：压料板一边压紧一边悬空，冲压瞬间板材滑动。
✅对策：调整压料弹簧，保证压料板下压时受力均匀，压料板必须在冲头接触板材前压紧 PCB。
4. 设备动力与压力问题
气动款：气压不稳定，压力忽大忽小，冲击不一样；
✅对策：加装储气罐，调压阀稳定气压；检查气管漏气。
冲压压力过大：巨大冲击把板材 “推跑”；压力过小，冲切不完全；
✅对策：下调到合适压力，不要超压冲压。
5. 人工操作问题（半自动机型常见）
操作工放板没有贴紧定位挡块，放板不到位；
✅对策：培训 SOP；增加定位导向斜面，方便放板靠位。
板上有粉尘、胶屑，PCB 底面打滑；
✅对策：每班清理下模台面碎屑；模具台面可用稀释柠檬酸清洗剂清洁，清洁后擦干，保证台面干爽无油污胶垢。

三、预防措施（减少反复偏移）

1. 模具设计标配压料板（预压机构）：先压紧板材，再冲切，这是防止冲压瞬间板材滑动有效的手段；很多廉价模具省略压料板，极易定位跑偏。
2. 定期点检：每班检查定位销松紧、磨损、导柱间隙；
3. 首件确认：换板、换模、重启设备，必须冲压首件，测量冲切位置，OK 才批量生产；
4. 控制 PCB 来料翘曲；
5. 模具存放防护，防止磕碰导致定位销移位。

四、故障快速排查清单

- 首件偏移是否固定方向？
- 定位销有无磨损、松动？
- PCB 板是否翘曲？压料板是否同步压紧？
- 导柱导套是否磨损，上下模是否同心？
- 台面有无胶屑粉尘打滑？
- 气压 / 压力是否稳定？

五、注意安全

所有调整定位销、模具、清理台面作业，必须停机、断电上锁（LOTO），禁止设备通电状态伸手进模区。
