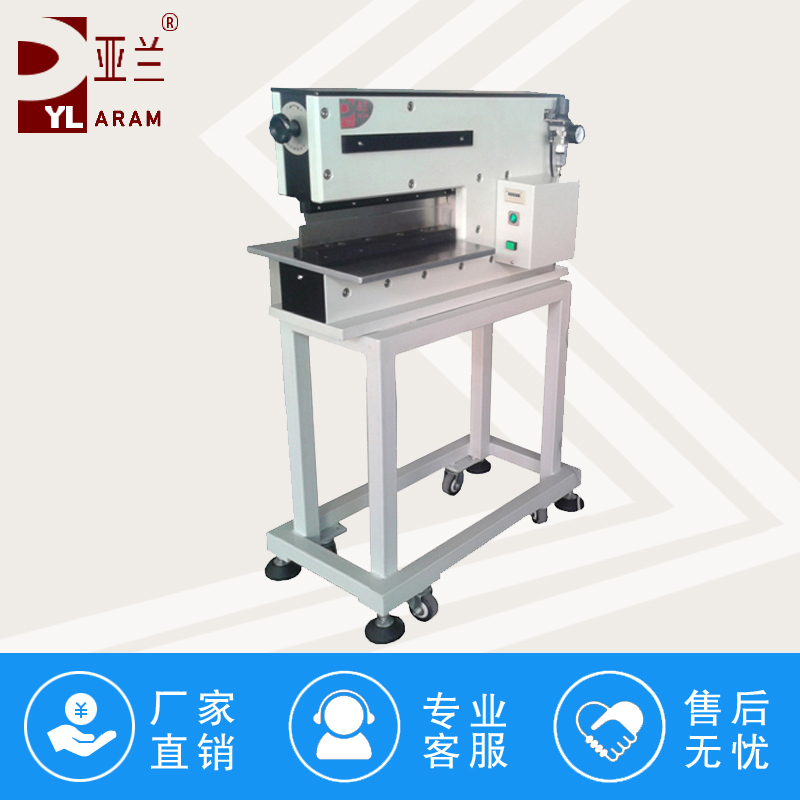

​铡刀式分板机是一种专门用于分离带V型槽PCB板的气动/气电混合设备‌，核心特点是通过下压-剪切动作沿V槽快速分板，‌特别适合直线V槽的刚性PCB、铝基板分割‌，但复杂曲线板需改用铣刀或激光分板机。下面，小编给大家讲解一下铡刀式分板机刀片间隙调整的注意事项：
一、安全注意

1. 调整前必须断电，释放气缸内残余气压，多次踩脚踏排空余气，防止误触发，刀片突然下压伤人；打开安全防护门。
2. 手禁止放在上下刀刃之间操作，用塞尺检测，不要手指直接试探刀口。
3. 调试完成后务必复原安全防护罩，设备带急停开关保持有效。
4. 液压机型还要泄压，防止油缸误动作。

二、间隙取值注意

1. 间隙不是越小越好：严禁调至零间隙，刀刃直接相撞，刀片崩口、碎裂。
2. 根据板材选间隙：FR‑4 薄板 0.02‑0.03mm；铝基板 0.03‑0.05mm；铜基板 0.04‑0.06mm。
3. 整条刀口多点检测：前端、中部、后端，不能只测中间一点；整条刀口间隙要均匀，避免一头大一头小，出现一边毛刺、一边崩刀。
4. 塞尺手感：塞尺塞入刀口有轻微阻力，能顺畅抽动，不卡死、不松动。

三、调机操作要点

1. 松开刀片夹紧螺丝，只需要松开至刀片可微量移动，不要完全卸掉螺丝。
2. 调好间隙之后，对角逐步锁紧固定螺丝，不能单边一次性锁死，锁紧会造成刀片位移。
3. ✅锁紧螺丝后，必须再次复测全段刀口间隙，锁紧过程刀片极易跑位，很多故障来自这一步省略。
4. 空运行数次（空踩脚踏往复剪切），再复测间隙，确认动作后间隙不会变动。
5. 偏心轮微调机型，不能只看刻度，必须用塞尺实测，刻度仅做参考，不能替代实测。

四、区分「剪切间隙」与「下刀重叠深度」，不要混淆

1. 刀片剪切间隙：左右错开量，塞尺调 0.02‑0.06mm，控制毛刺。
2. 垂直重叠深度（上下刀咬合量）：0.8‑1.2mm，控制能否切断板子；不要调得太深，避免刀刃硬撞击。
间隙合格，但是切不断板，优先调气压与下刀深度，不要盲目放大刀片间隙。

五、刀片本身状态优先于间隙

1. 如果刀片刀口崩口、卷刃、磨损，单纯调间隙消除不了毛刺，必须拆下来研磨或换刀片。
2. 新刀片、研磨后的刀片，一定要重新校准间隙，不能沿用旧的设置。
3. 刀片如果发生弯曲变形，再怎么调间隙，整条刀口也无法做到间隙均匀，需要更换刀片。

六、试板验证，不能只靠塞尺数据

1. 间隙调好，必须使用本厂实际 PCBA 样板试切，看切口毛刺、基材分层、发白撕裂情况，再做微小微调。
2. V‑Cut 槽本身深度不足、深浅波动，也会出现毛刺撕裂，不要全部归罪刀片间隙，同步检查 PCB 的 V 槽品质。

七、生产过程维护注意

1. 定期校验：正常产线7‑15 天校准一次间隙；换板厚、换刀片、研磨刀片后必须重新调间隙。
2. 生产中如果出现毛刺变大，先复测间隙，排查刀座螺丝有没有松动。
3. 铝基板、铜基板硬度高，更容易让间隙跑位，建议缩短校验周期。
4. 气源不稳定、气缸电磁阀故障会带来剪切不良，但不会改变刀片静态间隙，区分机械问题和气动问题。

八、常见错误避坑

❌调间隙时带电带气操作；
❌只测刀口中间，忽略两头；
❌锁紧螺丝不复测；
❌追求零间隙；
❌刀片已经崩口，依靠调间隙掩盖毛刺；
❌把垂直下刀深度当成刀片间隙。
