​分板机的PCB翘曲分来料本身翘曲、加工受热应力翘曲；翘曲会造成：真空吸不住、定位偏移、切偏、崩边、铣刀撞击板件、MLCC 开裂、邮票孔分不断。核心原则：优先源头改善来料，再做设备工艺补偿，不能完全依靠设备把严重翘曲板修好。
一、先区分翘曲来源
来料翘曲（拼板出厂就翘）：压合应力、芯板 / 半固化片配比、拼板工艺、受潮；占绝大多数。
分板过程产生翘曲：铣刀切削热、激光热效应、吸附压力不均、治具支撑不合理。
二、通用处理方案（铣刀式 CNC 分板机，常用）
1、真空吸附优化（直接）
根据板的翘曲方向，分区真空，增加多孔治具，翘曲凸起位置多开吸附孔；凹陷位置避开孔，避免吸不到。
薄板翘曲，增加硅胶压条 / 上压盖板（透明压框），从上往下轻压板材，不要硬压死，防止压伤器件；配合底部真空，把翘曲板压平再切割。
注意：上压框避位必须避开所有元器件，不能压到元件本体。
真空吸力不要一味调最大：吸力过大，薄板会被强行拉伸变形；吸力过小，翘曲位置悬空。按板厚调试吸力。
治具垫板要平整，垫板不能本身变形、有碎屑凸起；每班清理治具上的玻纤碎屑、残胶。
2、工艺路径与参数调整，减少加工带来的二次翘曲
降低进给速度，适当提高主轴转速，减少切削挤压应力；进给过快拉扯板材，会加剧翘曲。
切割路径优化：
不要一次性把整块板外圈全部切断；采用分步切割，先局部释放板材内应力，再切外形；
大尺寸拼板，优先分割成小块，释放应力，再切单板轮廓，减少整块板翘曲拉扯。
转角采用圆弧过渡，减少瞬间冲击应力。
控制切削热：铣刀磨损立刻更换；钝刀摩擦发热大，板材受热变形翘曲；吸尘全开带走热量。
激光分板：降低单脉冲功率，增加扫描次数，减少热累积，热是激光机型翘曲主要来源。
3、环境与来料预处理
PCB 受潮极易翘曲：受潮板上线前做烘烤除潮：常规 FR‑4：120℃ 2‑4h，按板材规范；烘烤后冷却到室温再上设备。
生产车间温湿度管控：温度 22‑26℃，湿度 45‑65%；温湿度剧烈变化，板材吸水 / 失水快速变形。
堆叠存放：拼板不要悬空堆放，平放压置，减少存放过程翘曲。
三、不同机型针对性对策
✅铣刀 CNC 分板机
翘曲严重，必须上上压框治具，只靠底部真空已经 hold 不住。
邮票孔拼板：优先先切部分连接筋释放应力，再走完整轮廓。
薄 PCB（≤0.8mm），垫板选用平整电木 / 铝合金治具，垫板平面度定期校验。

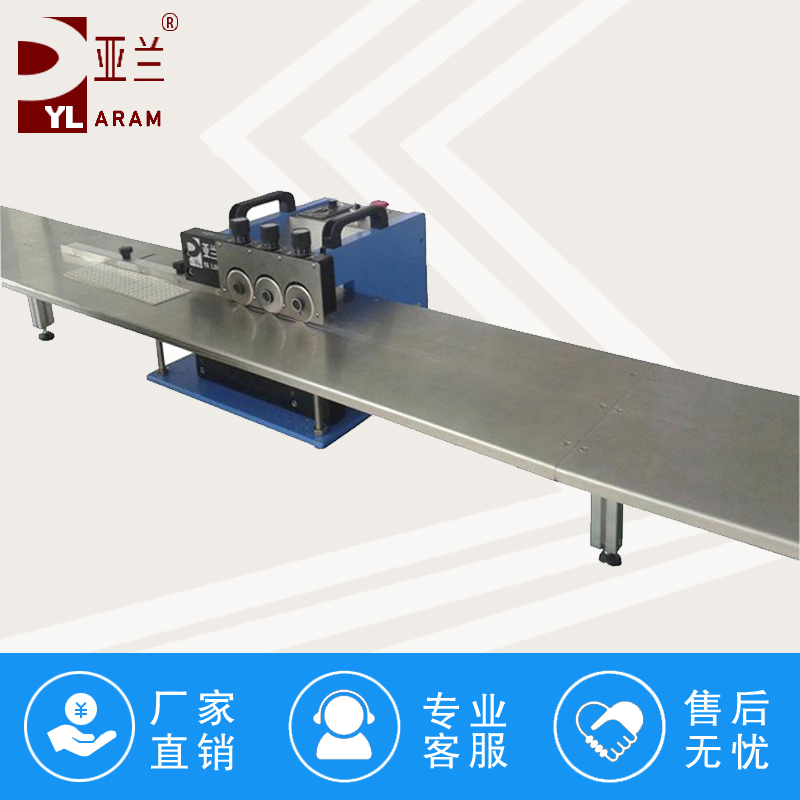

✅走刀式 V‑Cut 分板机
翘曲板 V 槽对刀困难，上下刀容易撞击板材。
增加板的导向压轮，轻微压平；V‑Cut 翘曲严重不建议强行生产，应力会放大 MLCC 暗裂风险。
优先退回上游，改善拼板翘曲，走刀机补偿能力很有限。
✅冲压分板机
翘曲板严禁直接冲压，板材悬空，冲击应力巨大，元件极易开裂；必须前置整平，或者拒收翘曲超标来料。
✅紫外激光分板机
减少热输入，降低单次能量，多次扫描；
真空载台 + 上压膜，把板材贴合载台；FPC 翘曲可用静电膜辅助固定。
四、设备与治具常见错误（很多问题是治具导致）
❌治具垫板本身变形、凹凸不平，越吸越翘；定期研磨更换垫板。
❌治具孔位不合理：翘曲高点没有真空孔，凹陷位置开真空孔，吸不住。
❌不使用上压框，完全依赖底部真空，大翘曲板无效。
❌铣刀钝了继续生产，摩擦发热加剧板材翘曲变形。
五、来料翘曲超标，无法在机台完全解决的处理
反馈 PCB 供应商，改善压合、拼板工艺，控制拼板翘曲度（行业一般要求翘曲＜0.75%）。
增加前置整平工序：热压整平，冷却定型后再上分板机。
翘曲超标的板子建议隔离，强行生产会出现：切偏、崩边、元件暗裂、良率大幅损失。
六、排查简易步骤
不上机：目视检查 PCB，判断是来料翘曲，还是切割之后才翘。
来料翘曲：评估烘烤；不行就增加上压框 + 优化真空治具。
切割后才翘曲：降低进给、更换新铣刀、优化路径释放应力、加强吸尘散热。
已经超出设备补偿能力：退回前工序，不要硬做。
关键点：分板机只能做有限补偿，严重翘曲源头要在 PCB 拼板端解决，设备不能根治板材本身的内应力翘曲。
