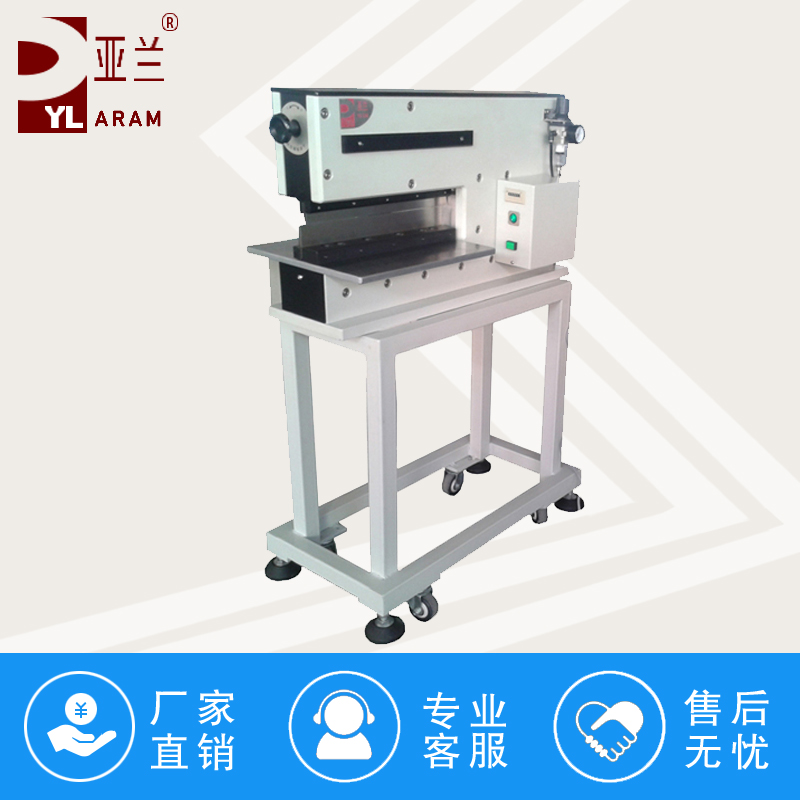

​铡刀式分板机是 SMT 产线专用直线 V-CUT 连板分割设备，依靠上下直刀垂直剪切，沿 PCB 预设 V 型槽一次性切断拼板，将多连片拆分为单块成品板。接下来，小编讲解一下铡刀式分板机试切各类不良现象：
一、切面毛刺、铝屑外翻、边缘拉丝（铝基板 / FR4 通用）
原因
刀片刃口钝化、崩缺口、刀口磨损；
上下刀间隙偏大，剪切时拉扯基材；
供气压力偏低，一刀无法完全切断；
PCB 的 V-CUT 槽深度不足，厚料剪切阻力大。
改善步骤
停机断电，拆下刀片用油石研磨刃口；缺口过大直接更换 SKH-7 高速钢刀片；
塞尺重新调刀隙：常规 1.0~1.6mm FR4 板 0.03mm；铝基板 / 厚板 0.04~0.05mm；
调压阀上调气压至 0.45~0.55MPa，保证垂直快速剪断，不拉扯板材；
来料抽检 V 槽深度，V 槽过浅退回前道工序返工。
二、板材分层、板面发白、玻纤剥离
原因
上下刀间隙过小，刀刃硬性挤压挤压板材；
气缸下刀压力过高、冲击过大；
板材本身受潮、基材脆化；
刀片不平行，单边挤压板材。
改善步骤
调大上下刀间隙 0.005~0.01mm，禁止刀面紧密贴合；
降低气动调压阀压力，减小下刀冲击力；
检查刀片安装，保证上下刀整体平行，无单边贴合；
板材提前烘干，消除受潮导致的分层脆裂。
三、切不断、中间残留连接筋
原因
供气压力不足，剪切力不够；
上下刀间隙过大；
刀片钝化，剪切锋利度不足；
PCB 放置偏移，V 槽没有对准刀刃中心。
改善步骤
提高气源压力，稳定 0.5MPa 左右；检查气管、接头漏气并紧固；
缩小上下刀间隙，重新用塞尺校准；
研磨或更换钝化刀片；
重新定位工装挡块，板材紧贴定位边，保证 V 槽对准刀刃。
四、切割错位、V 槽切偏、一边多料一边缺料
原因
定位挡块松动、偏移；
工作台堆积粉尘、碎料垫高板材，造成倾斜；
板材翘曲变形，无法平整贴合台面；
上下刀左右平行度偏差。
改善步骤
锁紧定位挡块螺丝，重新校正定位基准；
毛刷 + 酒精彻底清理工作台、刀槽碎屑；
翘曲板材先压平再上料，薄软 LED 灯条增加真空吸附固定；
调整刀片左右安装位置，保证刀刃全程对齐。
五、板材边角崩裂、元器件碎裂（精密 PCB）
原因
下刀压力过大，冲击应力过大；
V 槽距离贴片元件过近；
刀隙过小挤压板材，产生内应力崩边；
板材本身玻纤脆、薄料刚性差。
改善步骤
降低气缸气压，减小下刀冲击速度；
优化定位，保证刀刃远离贴片元器件区域；
适度放大上下刀间隙，减少挤压应力；
薄板、高密度元件板优先降低裁切速度，缓慢下刀。
六、裁切后板材弯曲、拱起变形
原因
下刀压力过大，板材受挤压产生塑性变形；
上下刀间隙不均匀，单边挤压板材；
铝基板板材硬度高，剪切后回弹变形。
改善步骤
下调气压，减轻下刀挤压冲击力；
重新校准刀片平行度，保证左右间隙一致；
裁切完成后静置 10~30s 再取出，释放内部应力；
铝基板可微调加大刀隙，减少挤压形变。
七、设备异响、震动大，切割品质不稳定
原因
直线导轨缺润滑油，滑动卡顿；
刀片固定螺丝松动，裁切震动偏移；
气缸密封圈老化，运行冲击异响；
机架地脚不平，裁切共振。
改善步骤
导轨加注锂基润滑脂，来回滑动多次；
停机锁紧刀片全部固定螺丝；
更换气缸老化密封圈，消除漏气异响；
调整设备四个地脚，用水平仪调平整机。
通用试切标准化改善流程（统一操作顺序）
停机安全确认：踩下急停，断电；
外观检查：刀片磨损、工作台杂物、定位是否松动；
基础参数校准：刀隙、气源压力、刀片平行度；
工装定位调整：校正挡块，保证 V 槽对准刀刃；
单块试切，观察切面、板材变形、错位情况；
微调参数，连续试切 10 片，品质稳定后批量生产。
