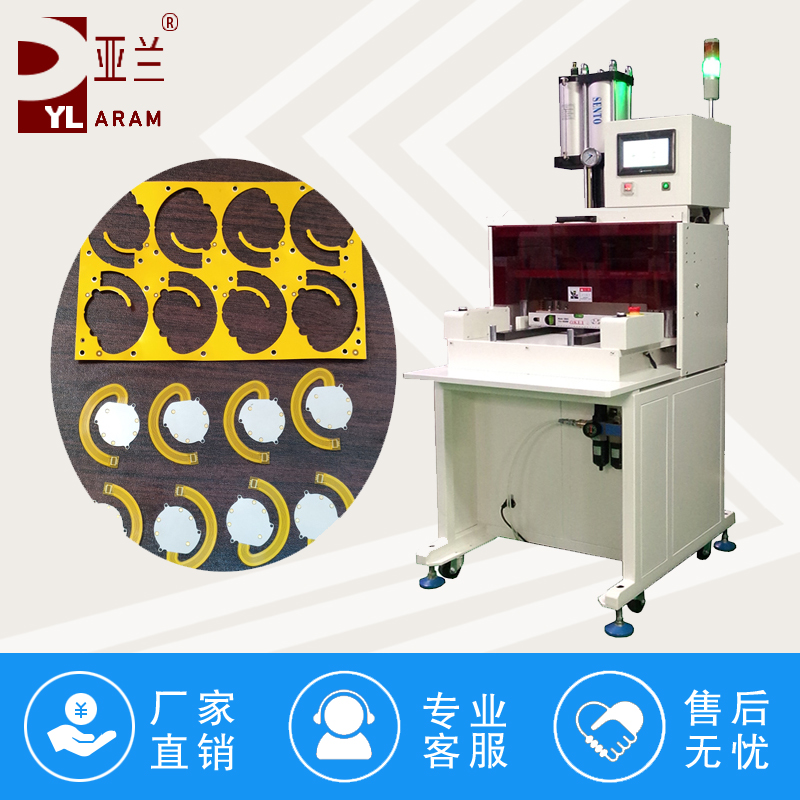

​冲压分板机（冲切分板机）是 SMT 后段专用 PCB 分割设备，依靠增压气缸 / 油压伺服驱动上下定制模具垂直冲裁，一次性切断多联拼板的 V-Cut 槽、邮票孔连接桥，将大板分离成单块 PCBA；适配 FR4 硬板、铝基板、FPC 柔性线路板、LED 灯板，主打大批量标准化拼板生产。下面小编讲述一下冲压分板机的分板边缘毛刺大的解决方法：
一、模具问题（80% 毛刺根源，优先检查）
凹凸模刃口磨损、崩角、钝化
现象：整条边缘均匀毛边、拉丝状铜箔毛刺，局部大块碎料。
解决：
1. 拆下上下模，用油石 / 金刚石研磨膏研磨刃口，恢复锋利直角；
2. 刃口崩缺无法修复，直接更换模具镶件；
3. 硬板、铝基板建议选用硬质合金模具，寿命是普通 Cr12 钢模 3 倍，减少频繁研磨。
凹凸模配合间隙过大 / 不均
FR4 常规间隙标准：板材厚度的 5%～8%；铝基板可放宽至 10%。
- 间隙偏大：板材撕裂式切断，大面积毛刺；
- 间隙左右不均：单边毛刺严重。
处理：
1. 重新校准模具定位销、模座，保证凹凸模同轴；
2. 微调凹模垫片，缩小单边间隙；
3. 长期批量生产定期复测间隙，磨损后配磨调整。
凹模积屑、排料孔堵塞
冲切碎屑卡在凹模刃口，挤压板材产生挤压毛刺。
解决：每班停机用气枪清理凹模排料孔、刃口缝隙；严重积碳粘铜用酒精擦拭。
二、冲压压力与设备动力参数不匹配
1. **压力偏小**
板材无法一次性完全切断，材料撕扯形成长毛刺；厚铝基板、1.6mm 以上硬板常见。
处理：
- 气动增压款：调高气源压力（标准 0.65–0.8MPa）、加大增压缸出力；
- 油压伺服款：触摸屏上调冲压吨位，延长保压 0.2–0.5s。
2. **冲击速度过快**
瞬间冲击大，板材铜箔拉扯起毛。
处理：设备调速，降低冲压下行速度，增加缓冲泄压。
三、压料缓冲机构失效（板材晃动拉扯出毛刺）
冲切前压料胶垫先压紧 PCB，若压料无力，冲压时板材轻微弹跳、移位，切断面撕裂。
1. 压料聚氨酯胶垫老化、变硬、塌陷：直接更换全新弹性胶垫；
2. 压料弹簧弹力不足、长短不一：统一更换弹簧，保证四周同步压紧；
3. 压料行程过短，没压实就冲切：上调压料块高度，预压牢固再冲裁。
四、PCB 板材本身工艺缺陷（前端 V 割问题）
1. **V-Cut 深度不足**
V 槽残留基材太厚，冲压需要大力撕扯，必然出现毛刺；
标准：V 槽剩余厚度控制在板厚 1/3 以内，0.8mm 板剩余 0.2–0.25mm zui佳。
整改：反馈 SMT 前工序加深 V 割深度。
2. V 槽深浅不一致、偏移、槽内有铜箔残留
局部连接位过厚，冲切不彻底产生局部毛刺，重新修正 V-Cut 治具。
3. 板材分层、铜箔起翘、基材脆化
劣质板材本身易撕裂，可更换板材或加大冲压压力、优化模具间隙。
五、定位与模台精度偏差
PCB 冲切时轻微偏移，刃口斜切板材拉出毛刺：
1. 定位销磨损、间隙过大：更换定位销，控制配合间隙≤0.02mm；
2. 抽屉模台导轨松动、左右晃动：锁紧导轨螺丝，加注润滑油，校正水平；
3. 模具固定螺丝松动，冲压时上下模错位：定期锁紧模座固定螺栓。
六、针对性细分板材优化方案
1. **FR4 普通线路板**
标准间隙、常规压力，定期研磨模具，基本可做到无明显毛刺；
2. **铝基板（容易产生毛刺）**
铝塑性强极易拉丝起毛：选用硬质合金模、适当缩小模具间隙、增大冲压吨位、加厚缓冲胶垫；
3. **薄 FPC 软板**
降低冲压速度、减小压力、软质硅胶压垫，避免挤压拉伸铜箔。
七、临时改善 + 长期预防方案
快速临时改善（生产不停线）
1. 气枪清理模具碎屑；
2. 调高气压 / 油压，小幅增加冲压压力；
3. 更换新压料胶垫；
4. 用油石简单打磨模具刃口。
长期预防机制
1. 建立模具保养台账：每冲 5–8 万次研磨一次刃口；
2. 每班开机前试冲样板，检查毛刺再量产；
3. 严控前端 V-Cut 深度标准，杜绝厚残料；
4. 铝基板大批量生产直接定制钨钢模具，降低磨损频率；
5. 定期校准模台水平、模具同轴度，避免间隙偏移。
