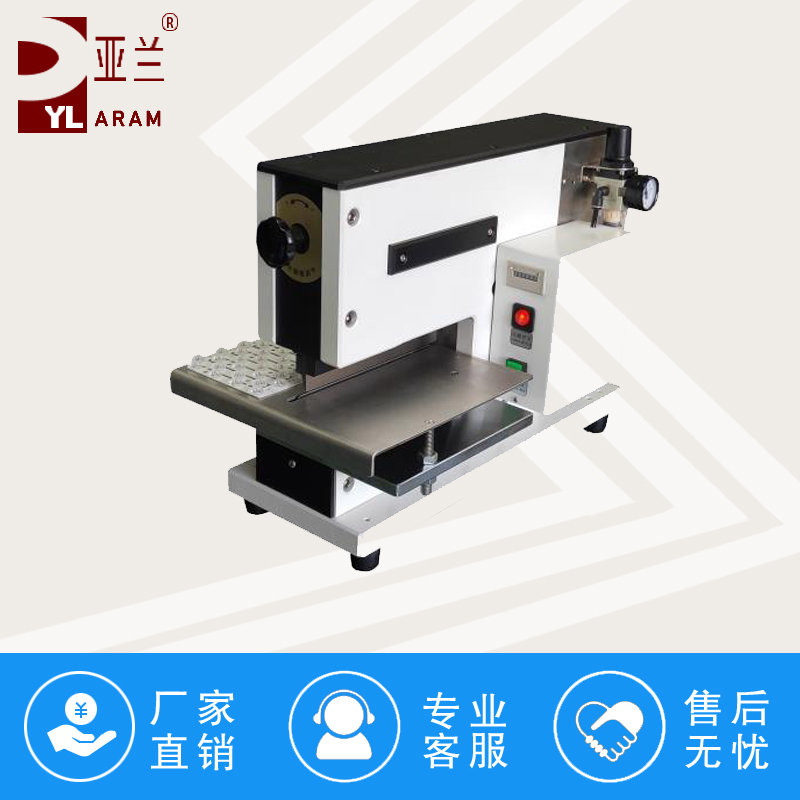

​分板机作用：将 SMT 连片 PCB（多拼板）分割成独立单板，避免手工掰板产生应力裂 BGA、电容崩裂、线路断线。那么，接下来小编讲解一下分板机程序路径的检查方法：
一、上机前图纸核对（源头排查，避免导入错误）
核对 DXF/PCB 源文件
用 CAD 打开图纸，确认分板轮廓、邮票孔、避让区域、Mark 定位点；
检查有无多余线条、断线、重叠切割线、偏移轮廓；
区分：切割线、定位线、外形线不能混淆，程序只提取分板铣切路径。
图纸与实物 PCB 比对
拿实际拼板对比图纸：板尺寸、内槽、缺口、邮票孔数量、位置完全一致，图纸缩放、镜像会直接路径跑偏。
导入软件校验
分板机软件导入图纸后，执行「图形校验」：
查看有无重复线条、碎线段、孤立无效路径；
检查比例缩放系数，确认 X/Y 无拉伸变形（涨缩补偿先归零校验原始路径）。
二、软件内部模拟空跑检查（不上板，基础预检）
1. 2D 图形预览检查
调出程序二维视图，全屏观察切割轨迹：
轨迹是否贴着邮票孔 / 板边，有无切到元器件区域；
内外槽切割顺序、进出刀点是否合理，无交叉乱线；
多连片拼板：每块单板切割轮廓位置统一，无某一块偏移。
检查切割参数绑定
区分轮廓铣切、钻孔、避让线，避免把元器件区域设成切割路径。
2. 三轴空跑模拟（不装铣刀、不放板）
Z 轴抬升到安全高度（离台面 20mm 以上，绝对不会撞板）；
开启单段 / 连续模拟运行，观察 X/Y 轴运动轨迹：
移动轨迹和预览图形完全重合；
进出刀位置、下刀点不在元件位；
无超行程、无走到治具挡块区域；
重点查看：拐角、内孔、异形圆弧位置，运动无异常跳跃、跑偏。
3. 分段单步运行校验
复杂异形板不要直接全自动，用单段步进：
逐段执行每一段切割路径，核对每一段运动位置是否匹配 PCB 分板边线，快速定位局部错误线段。
三、贴胶纸试切验证（不上真板，低成本实测）
真空台面平整贴一层美纹纸 / 白纸，完全覆盖加工区域；
Z 轴设极浅下刀深度，刚好划破纸张，不接触治具；
启动程序完整跑一遍，纸上会留下完整切割痕迹；
取下纸张和 PCB 实物重叠比对：
划痕必须完全对齐邮票孔、V 槽边线；
若划痕偏移、切到板内元器件区域，说明路径程序错误；
出现多余线条 = 图纸导入冗余线段未删除。
四、带板低深度试切（zui终确认，量产前必做）
放置完整 PCB 拼板，真空吸附牢固；
降低 Z 轴下切深度，只轻微铣伤 PCB 表面铜箔，不切透板材；
运行程序，观察铣刀轨迹：
铣削线紧贴分板邮票孔中心，不偏内、不偏外；
内槽、缺口铣切位置和实物轮廓匹配；
进出刀点避开电容、BGA、连接器等器件；
若出现以下现象，判定路径程序有误：
铣刀划过线路、元件焊盘；
铣切位置离邮票孔偏移＞0.1mm；
多拼板其中一两块切割位置不一致；
路径跑到 PCB 板框以外。
五、视觉定位联动校验（带 CCD 机型重点）
很多路径偏移不是程序错，是视觉补偿、Mark 点搭配错误，区分两类问题：
关闭视觉补偿，机械原点直跑
关闭自动 Mark 校正，单纯执行程序路径，若轨迹依然偏移 = DXF 图纸 / 程序本身错误；
开启视觉自动对位
识别 Mark 后重新模拟，单块板切割位置统一才算正常；
识别后单边持续偏移：Mark 坐标写入错误、图纸镜像、比例不对。
常见程序视觉类错误：
图纸左右 / 上下镜像；
Mark 点图层和切割图层混在一起；
程序涨缩补偿参数填反，放大缩小失真。
六、路径程序典型错误特征 & 快速判定
整体整块偏移
图纸导入缩放比例错误、DXF 单位毫米 / 英寸混淆、程序原点设置偏移。
局部一段线条跑偏
CAD 图纸存在碎线、重叠线段、图纸绘制时尺寸标注错误。
切割线切入元器件区域
原始图纸未做器件避让，轮廓线绘制错误。
轨迹交叉、重复切割同一位置
图纸多重复外框，导入时未清理冗余线条。
单块拼板正常，另一块偏移
拼板阵列坐标参数设置错误，阵列行列间距和实物不符。
圆弧拐角轨迹变形、折线代替圆弧
图纸圆弧分段过少，软件拟合精度参数过低。
七、程序错误修正流程
CAD 原图修改：删除多余线条、修正轮廓、取消镜像、统一单位 mm；
重新导出干净 DXF 文件，再次导入分板软件；
重置程序原点、阵列参数、涨缩补偿归零；
重复「2D 预览→空跑模拟→贴纸试切→浅切试板」四道校验；
全部无异常，再调正常切深批量生产。
八、安全检查硬性规范
校验路径全程抬起 Z 轴，禁止直接带刀全速试跑，防止撞刀、刮坏 PCB；
新程序、改版 PCB 程序，必须走完四层校验才能量产；
设备报警超行程，立刻停机，核对程序边界是否超出工作台行程。
