​分板机是一种用于将连接在一起的电路板（如拼板形式的PCB）分割成单个单元的专用设备，广泛应用于电子产品制造业。所以说，在分板机操作中防止焊点龟裂，需从设备选型、参数优化、工艺改进及辅助措施等多维度进行控制，以下是具体方法：
一、分板机类型差异化防龟裂方案

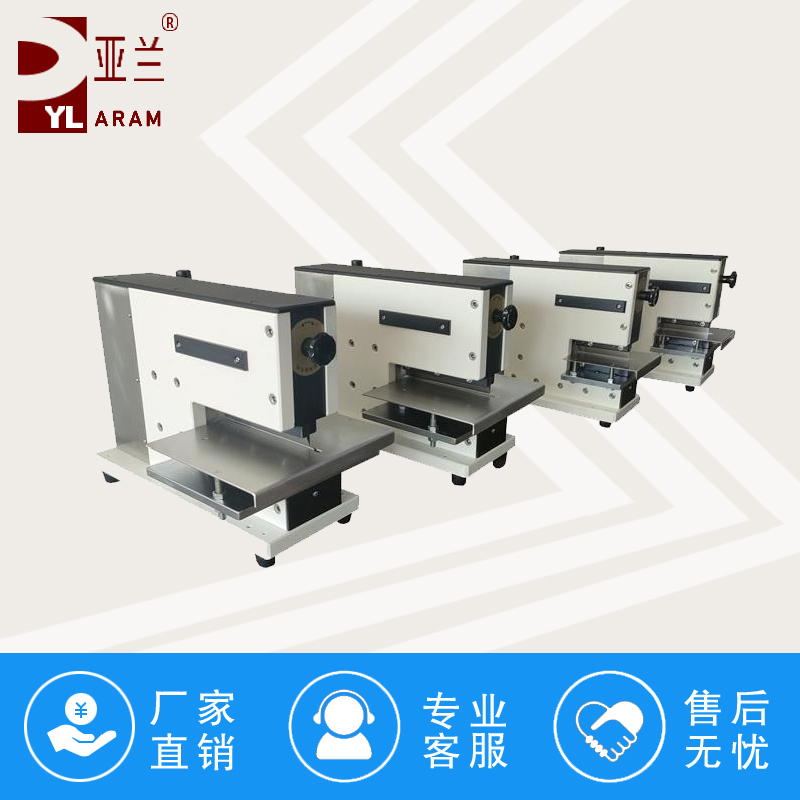

走刀式分板机
刃口管理：定期检查上圆刀与下平刀的间隙，确保与PCB厚度匹配（如0.8mm PCB间隙建议0.1-0.2mm），间隙过大易产生毛边，过小则增加挤压应力。同时，确保刃口锋利，避免因刀刃磨损导致“撕裂式切割”。
切割参数：降低切割速度（如从50mm/s降至20-30mm/s），避免瞬间冲击力传导至焊点。控制上刀下压力度（气动型设备需调节气压，通常0.3-0.5MPa为宜），防止过度挤压PCB。
辅助措施：加装橡胶/硅胶压条，分板时同步固定PCB边缘，减少振动传导。
冲压式分板机
模具优化：模具刃口需做“圆弧倒角”（R0.1-R0.2mm），避免尖锐刃口直接切割PCB边缘，防止应力集中传导至焊点。同时，确保模具与PCB的“定位精度”≤0.05mm，防止因定位偏移导致模具挤压焊点。
冲压缓冲：加装“氮气弹簧”或“橡胶缓冲垫”，延长冲压行程（从1mm增至3-5mm），减缓冲击速度（冲击时间从0.1s延长至0.3-0.5s）。降低冲压力（根据PCB厚度调节，如1.6mm PCB冲压力建议50-80kg），避免过大力道导致PCB形变。
PCB设计：要求PCB设计时“连接桥宽度≥2mm”，且连接桥远离焊点（距离≥3mm），避免冲压应力直接作用于焊点。
铣刀式分板机
铣刀与转速控制：选择“双刃螺旋铣刀”（而非单刃铣刀），双刃铣刀切割更平稳，振动更小。匹配铣刀转速与PCB材质（如FR-4板材铣刀转速建议15000-20000rpm，铝基板建议8000-12000rpm），转速过低易导致“拖拽式切割”，过高则可能产生热应力。
切割路径：采用“螺旋下刀”（而非垂直下刀），减少铣刀下刀瞬间的冲击力。切割路径避开焊点（距离≥2mm），若必须靠近焊点，需采用“分层切割”（如1.6mm PCB分2-3次切透，每次切深0.5-0.8mm），减少单次切割应力。
辅助措施：开启真空吸附（吸力≥-0.06MPa），实时清理切割碎屑，避免碎屑卡在PCB与铣刀之间，导致铣刀振动加剧。
激光分板机
激光参数优化：采用“脉冲激光”（而非连续激光），脉冲激光可控制热输入（每次脉冲仅作用0.1-0.5ms），避免焊锡因持续高温熔化。调节激光功率与扫描速度（如CO₂激光功率5-10W，扫描速度50-100mm/s），确保“冷切割”（仅熔化PCB基材，不影响焊点）。
路径与保护：激光切割路径需远离焊点（距离≥2mm），若靠近焊点，需在焊点区域覆盖“耐高温胶带”（如聚酰亚胺胶带），减少激光热辐射影响。分板后用压缩空气（0.2-0.3MPa）吹除PCB表面，避免激光气化的基材残渣附着在焊点上。
二、通用辅助措施
PCB设计端配合
要求PCB“连接桥”设计为“邮票孔+V-Cut”组合（而非纯V-Cut），邮票孔可分散分板应力，V-Cut减少切割阻力。
焊点与分板线的距离≥3mm（若空间有限，需在焊点下方增加“应力释放孔”，孔径0.5mm，孔距1mm，释放分板应力）。
避免在分板线附近设计“大尺寸贴片元件”（如≥1206的电阻电容），此类元件焊点面积大，易承受更多分板应力。
分板前预处理
PCB固定：使用“真空吸附平台”或“磁性定位夹具”固定PCB，确保分板时PCB无位移（位移会导致切割路径偏移，间接挤压焊点）。
焊点检查：分板前通过AOI（自动光学检测）检查焊点质量，排除“虚焊”“冷焊”等先天缺陷（先天不良的焊点更易在分板时龟裂）。
分板后检测与验证
应力测试：定期采用“应变片”检测分板过程中PCB表面的应力值（要求焊点区域应力≤50MPa，超过则需调整参数）。
焊点抽检：分板后随机抽取10-20片PCB，通过“X-Ray检测”观察焊点内部是否有微裂纹（X-Ray可穿透焊锡，发现肉眼不可见的裂纹）。
可靠性验证：对分板后的PCB进行“温度循环测试”（-40℃~125℃，100循环），模拟实际使用环境，验证焊点抗疲劳能力（若测试后无龟裂，说明分板参数合格）。
