​PCB分板机是电子制造领域中用于将拼板形式的电路板切割分离成单个单元的关键设备，PCB分板机的主要工作原理根据其类型不同有所差异，但核心目标都是通过物理或能量作用实现电路板的精准切割。以下是常见类型PCB分板机的工作原理详解：
一、冲压式分板机：机械剪切原理
核心结构：由上模（冲头）、下模（凹模）、气缸/液压系统及定位装置组成。
工作过程：
定位：将拼板PCB放置在下模上，通过定位销或真空吸附固定位置。
冲压：气缸或液压系统驱动上模向下运动，冲头与凹模形成剪切面，在PCB的预设分割线（如V槽或穿孔线）处施加压力，使材料因应力集中而断裂。
分离：断裂后的单块PCB通过下模的落料槽或机械臂取出。
特点：
优势：效率高（可达5000次/小时），适合大批量标准化生产；模具成本低（单套模具约5000-2万元）。
局限：模具需定制，换型时间长（约2-4小时）；仅适用于直线分割，对复杂形状PCB适应性差。

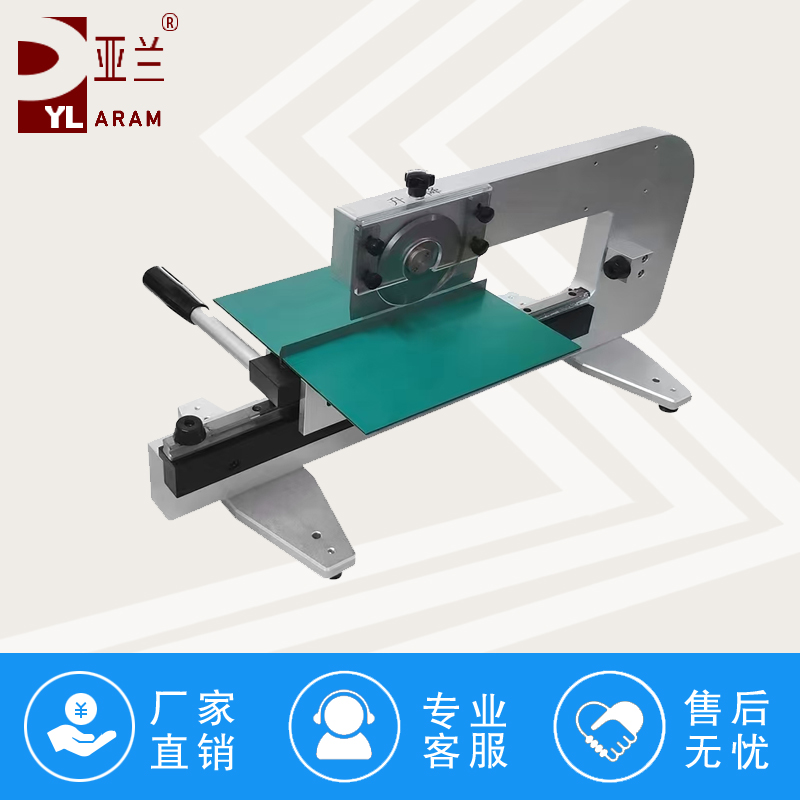

二、走刀式分板机：滚动剪切原理
核心结构：由上圆刀、下直刀、传动系统及工作台组成。
工作过程：
固定PCB：将带V槽的拼板PCB放置在下直刀上，通过压块固定。
切割：上圆刀在电机驱动下滚动，同时沿水平方向移动，与下直刀形成剪切力，沿V槽路径切割PCB。
分离：切割完成后，PCB沿V槽自然断裂，单块PCB通过传送带或人工取出。
特点：
优势：设备成本低（约3-8万元），操作简单；适合厚度0.6-3.2mm的PCB。
局限：切割应力较大（可能导致板边微变形），仅适用于直线分割；圆刀磨损后需更换（寿命约10万次切割）。
三、铣刀式分板机：数控铣削原理
核心结构：由高速主轴、铣刀、运动控制系统（X/Y/Z轴）、CCD视觉系统及除尘装置组成。
工作过程：
定位：通过CCD视觉系统识别PCB上的Mark点（定位标记），自动补偿拼板偏移（精度±0.05mm）。
铣削：高速主轴（转速可达60000rpm）带动铣刀（直径0.8-3.0mm）沿预设路径移动，通过刀刃切削材料实现分割。
除尘：切割过程中，吸尘装置（风量≥300m³/h）实时吸走粉尘，防止短路或污染。
特点：
优势：可切割任意形状（如圆形、异形）；应力小（适合含精密元件的PCB）；精度高（±0.02mm）。
局限：设备成本较高（约20-50万元）；铣刀需定期更换（寿命约5000-10000米切割长度）。
四、激光分板机：热熔/气化原理
核心结构：由激光发生器、振镜扫描系统、运动平台及排烟系统组成。
工作过程：
聚焦激光：激光发生器（如CO₂激光或紫外激光）产生高能量光束，通过振镜扫描系统聚焦到PCB表面。
切割：激光能量使材料瞬间气化或熔融，形成切割缝（宽度0.05-0.2mm）。
排烟：排烟系统吸走气化产生的烟雾，防止污染。
特点：
优势：非接触切割（无机械应力）；适合超薄板（厚度≤0.1mm）或柔性板；精度极高（±0.01mm）。
局限：设备成本高（约50-200万元）；激光功率需匹配材料（如FR4需10-30W，陶瓷需50W以上）；切割边缘可能碳化（需后处理）。
五、V-CUT分板机：应力折断原理
核心结构：由V型刀、折断机构及工作台组成。
工作过程：
预切V槽：先通过V型刀在PCB背面切割出V型槽（角度30°-45°，深度为板厚的1/3-2/3）。
折断：将PCB放置在折断机构上，通过气缸或机械臂施加压力，使PCB沿V槽断裂。
特点：
优势：成本低（设备约1-3万元）；效率高（适合规则拼板）。
局限：仅适用于直线分割；折断时可能损伤板边元件（需预留安全距离≥2mm）。
