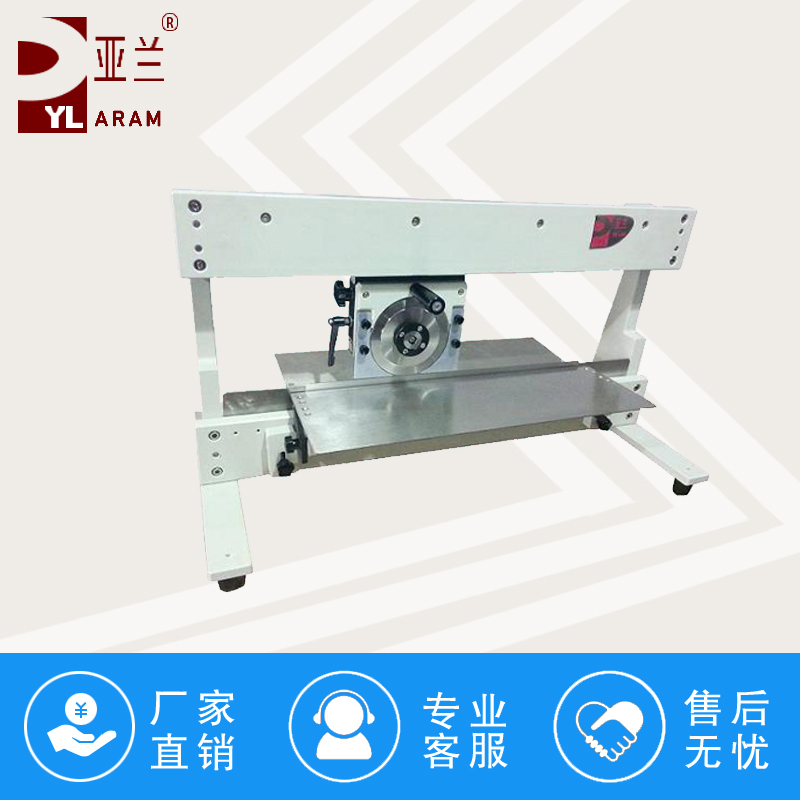

​在PCB分板机操作中，检查切割边缘是否平整是确保产品质量的关键步骤。切割边缘的平整度直接影响PCB的电气性能、机械强度以及后续组装可靠性（如避免毛刺导致短路或应力集中引发焊点开裂）。以下是系统化的检查方法及操作要点：
一、视觉检查：基础且直观的初步判断
裸眼观察
检查内容：
边缘是否呈直线或预设轮廓，无波浪形、锯齿状或台阶状缺陷。
铜箔层是否完整，无翘起、剥落或撕裂现象（尤其关注BGA焊盘、细间距引脚等区域）。
基材（如FR-4、陶瓷）是否无裂纹、分层或烧蚀痕迹（激光切割时需重点检查）。
操作要点：
在良好光照条件下（建议使用LED无影灯），将PCB倾斜45°观察边缘反光，毛刺或不平整处会因光线折射显现。
对透明或半透明基材（如柔性板），使用背光源辅助检查内部结构损伤。
放大镜/显微镜检查
工具选择：
5-10倍手持放大镜：快速筛查明显缺陷。
显微镜（如20-100倍）：精确测量毛刺高度、铜箔边缘粗糙度。
检查内容：
毛刺高度：通常要求≤0.1mm（高精度应用需≤0.05mm）。
铜箔边缘粗糙度：使用显微镜软件测量Ra值（表面粗糙度参数），一般要求≤1.6μm。
基材纤维暴露：铣刀切割时若参数不当，可能导致基材纤维外露，影响绝缘性能。
二、触觉检查：通过手感辅助判断
手指轻触
操作方法：
佩戴防静电手套，用指尖沿切割边缘缓慢滑动，感受是否有突起、凹坑或颗粒感。
对柔性板（FPC），需检查边缘是否柔软无硬结（避免切割应力导致基材硬化）。
注意事项：
避免用力按压，防止柔性板变形或元件损坏。
对高密度互连板（HDI），需结合显微镜检查微孔周边是否平整。
塞尺测量间隙
适用场景：
检查切割边缘与相邻元件或焊盘之间的间隙是否均匀。
操作方法：
使用厚度为0.05mm、0.1mm的塞尺，插入切割边缘与元件之间，若能轻松插入且无卡滞，说明间隙合格。
对精密元件（如0201封装电阻），间隙需控制在0.1mm以内。
三、功能测试：验证切割对性能的影响
电气连续性测试
测试方法：
使用飞针测试机或在线测试仪（ICT），检查切割边缘附近走线的导通性。
重点测试信号线、电源线等关键网络，确保无断路或短路。
合格标准：
电阻值变化≤5%（与切割前对比），无开路或短路报警。
应力测试
测试目的：
验证切割应力是否导致焊点或元件损伤（如BGA球裂、电容引脚弯曲）。
测试方法：
X-Ray检测：检查BGA焊点内部是否有裂纹或空洞。
推力测试：使用推力计测量元件引脚的附着力（如QFP引脚推力需≥1kgf）。
冷热冲击测试：将PCB置于-40℃~125℃环境中循环100次，观察切割边缘是否出现分层或开裂。
四、工具辅助检查：提升效率与精度
激光轮廓仪
原理：通过激光扫描切割边缘，生成三维轮廓图，精确测量毛刺高度、边缘倾斜度等参数。
优势：非接触式测量，避免损伤PCB；数据可导出分析，支持批量检测。
应用场景：高精度医疗设备、航空航天电子等对边缘平整度要求极高的领域。
自动光学检测（AOI）
原理：利用高分辨率摄像头拍摄切割边缘图像，通过算法对比标准模板，自动识别缺陷（如毛刺、铜箔翘起）。
优势：检测速度快（可达每分钟数百片），适合在线式生产。
局限性：对透明或反光基材的检测效果可能受限，需结合其他方法验证。
五、操作建议
首件检验：每批次生产前，先切割1-2片PCB进行全面检查，确认参数合格后再批量生产。
定期校准：每班次前校准分板机的切割路径、刀具高度等参数，避免因设备漂移导致质量问题。
数据记录：建立切割质量档案，记录毛刺高度、铜箔粗糙度等数据，便于追溯与改进。
通过以上系统化的检查方法，可有效确保PCB分板机切割边缘的平整度，提升产品良率与可靠性。
