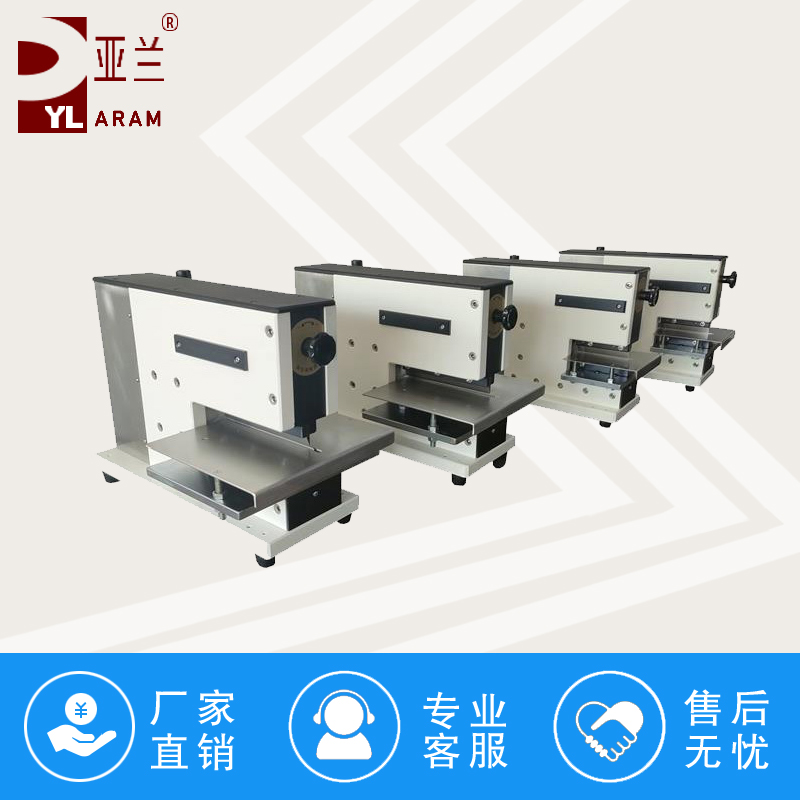

​在PCB分板机操作中，表面残留污渍（如助焊剂、松香、油污、金属碎屑等）会直接影响焊接质量、电气性能及产品可靠性。以下是系统化的解决方案，涵盖污渍成因分析、清洁方法选择、工艺优化及预防措施：
一、污渍成因分析
加工工艺残留
分板切割：铣刀或激光切割时，高温导致PCB基材（如FR-4）或铜箔氧化，产生黑色焦化物。
助焊剂使用：波峰焊或回流焊后，未完全挥发的助焊剂残留（如免清洗助焊剂可能含活性剂，长期吸潮后腐蚀焊点）。
设备润滑油：分板机导轨、主轴等部位润滑油挥发或泄漏，污染PCB表面。
环境因素
车间洁净度：空气中尘埃、纤维等颗粒物沉降在PCB表面，形成污渍。
湿度控制：高湿度环境加速助焊剂吸潮，导致残留物变黏或腐蚀金属。
材料特性
PCB基材：某些高频材料（如PTFE）表面能低，助焊剂难以完全挥发，易残留白色结晶物。
表面处理工艺：沉金、OSP（有机保焊膜）等表面处理对清洁度要求高，残留污渍易破坏保护层。
二、清洁方法选择
根据污渍类型、PCB复杂度及生产规模，选择以下清洁方案：
1. 手工清洁（适用于小批量、简单PCB）
工具：无尘布、防静电刷、异丙醇（IPA）或专用清洁剂。
步骤：
佩戴防静电手套，避免手部油脂污染PCB。
用无尘布蘸取少量IPA，沿同一方向擦拭表面，重点清洁焊盘、元件引脚等区域。
对顽固污渍（如焦化物），用防静电刷蘸取清洁剂轻刷，避免刮伤PCB。
注意事项：
IPA浓度需≥99.7%，避免含水分导致短路。
清洁后需用压缩空气吹干，防止水分残留。
2. 半自动清洗（适用于中批量生产）
设备：超声波清洗机、喷淋清洗机。
工艺参数：
超声波清洗：频率40kHz，温度40-60℃，清洗时间3-5分钟，使用水基或溶剂型清洁剂。
喷淋清洗：压力0.2-0.5MPa，喷嘴角度45°，清洗剂循环过滤使用。
优势：
超声波可清除微小缝隙中的污渍（如BGA焊球间隙）。
喷淋清洗适合大面积PCB，效率高于手工清洁。
3. 全自动在线清洗（适用于大批量、高洁净度要求）
设备：连续式喷淋清洗线，集成预洗、主洗、漂洗、干燥等模块。
关键技术：
真空干燥：避免水渍残留，干燥温度80-100℃，时间10-15分钟。
清洁剂回收系统：通过蒸馏或膜分离技术回收清洁剂，降低成本。
三、工艺优化措施
分板机参数调整
切割速度：降低铣刀转速（如从60,000rpm降至40,000rpm），减少高温焦化。
吸尘系统：增强负压吸尘（≥0.05MPa），及时收集切割碎屑，避免二次污染。
刀具选择：使用镀层铣刀（如TiAlN涂层），提高耐磨性，减少碎屑产生。
助焊剂管理
免清洗助焊剂：选择低残留型（如ROSIN-FREE），挥发温度需低于焊接峰值温度（如230℃）。
水溶性助焊剂：焊接后需立即清洗，避免残留物吸潮腐蚀焊点。
喷涂控制：采用选择性喷涂技术，仅在焊盘区域喷涂助焊剂，减少整体残留。
环境控制
洁净车间：维持ISO Class 7（百级）或更高洁净度，减少空气中颗粒物沉降。
湿度控制：相对湿度保持在40-60%，避免助焊剂吸潮或静电吸附灰尘。
四、预防措施
设备维护
定期更换分板机吸尘滤网（建议每周更换一次），避免堵塞导致吸尘效率下降。
检查主轴密封性，防止润滑油泄漏污染PCB。
来料检验
对PCB基材进行表面能测试（如达因笔测试），确保表面清洁度符合要求（≥38mN/m）。
检查元件引脚氧化程度，氧化严重的元件需预先清洗或更换。
过程监控
在线检测：使用AOI（自动光学检测）设备检查PCB表面污渍，设置阈值（如污渍面积≥0.5mm²时报警）。
离子污染测试：定期抽取样品进行离子色谱分析，监控清洁度趋势。
五、典型案例
汽车电子PCB：
问题：分板后表面残留黑色焦化物，导致焊接不良率上升至5%。
解决方案：
将铣刀转速从60,000rpm降至45,000rpm，切割速度降低20%。
升级吸尘系统至0.08MPa负压，吸尘口距离PCB表面≤2mm。
增加超声波清洗工序（40kHz，50℃，3分钟）。
效果：焊接不良率降至0.2%，清洁度满足IPC-TM-650 2.3.25标准。
高频通信PCB：
问题：PTFE基材表面白色助焊剂结晶，影响信号传输。
解决方案：
改用低残留水溶性助焊剂，焊接后立即通过喷淋清洗机清洗。
清洗剂添加0.5%的螯合剂，去除金属离子残留。
效果：表面离子残留≤1.0μg/cm²，信号损耗降低3dB。
